COMPACTAIR by ZILON ZPVR-N 3200 UEL EC A
Приточно-вытяжная установка COMPACTAIR by ZILON ZPVR-N 3200 UEL EC A: до 3200 м³/ч, роторная рекуперация, EC-вентиляторы и электрический PTC-нагреватель 9 кВт. Обслуживание слева, подключение воздуховодов сверху или сбоку.
Цена по запросу
Наличие уточняется
Цена оборудования без монтажа. Комплектацию и стоимость работ согласуем отдельно.
Рассчитать вентиляциюОписание
COMPACTAIR by ZILON ZPVR-N 3200 UEL EC A — моноблочная приточно-вытяжная установка с роторным рекуператором для канальной вентиляции жилых, административных и производственных помещений. Она очищает и подаёт наружный воздух, удаляет вытяжной воздух и возвращает часть его тепла приточному потоку. Максимальная производительность по паспорту — 3200 м³/ч.
Модель оснащена EC-вентиляторами и встроенным электрическим PTC-нагревателем мощностью 9 кВт. Общая потребляемая мощность установки составляет 10,72 кВт; электропитание — трёхфазное, 380 В. Воздух проходит через компактные фильтры класса M5 на притоке и вытяжке.
Для подбора вентиляции в Калининграде рассчитывают воздухообмен, сопротивление сети и требуемый подогрев воздуха. Рабочий расход определяют по аэродинамической характеристике: максимальная производительность не гарантируется при любом сопротивлении воздуховодов.
Исполнение и подключение воздуховодов

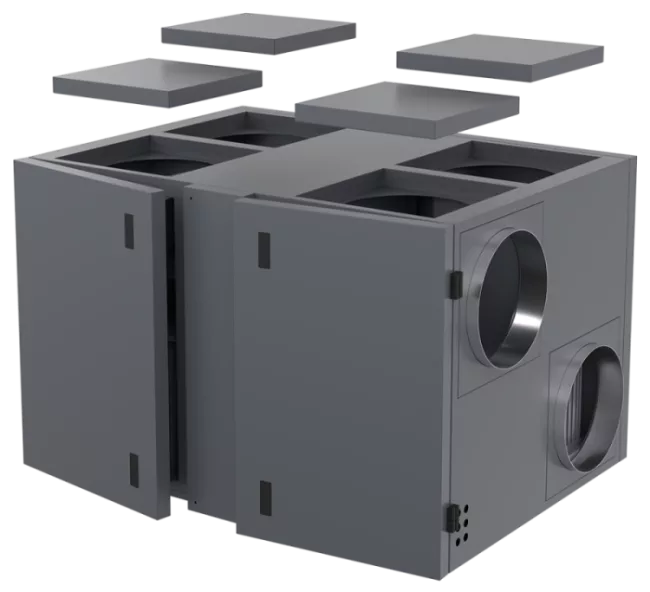

Исполнение UEL предусматривает обслуживание слева. Корпус устанавливается на полу; универсальное исполнение позволяет подключать приточные и вытяжные воздуховоды сверху или сбоку. При проектировании необходимо предусмотреть доступ к трём сервисным секциям. Размеры корпуса В×Ш×Д — 1100×1100×1640 мм, масса — 389 кг, присоединение воздуховодов — 400×400 мм.
Нагрев, фильтрация и управление
Электрический PTC-нагреватель 9 кВт входит в состав установки. Это отдельный показатель от общей электрической мощности 10,72 кВт. По паспорту предусмотрены четыре фильтра размером 500×487×48 мм, класс M5 на притоке и вытяжке. Встроенная автоматика комплектуется сенсорным пультом Z031. Датчики CO₂ или влажности, преобразователь давления для VAV и управление ККБ относятся к опциям.
Акустические характеристики и рабочая точка
Звуковое давление через корпус — 49 дБ(А) на расстоянии 1,5 м при расходе 2700 м³/ч и сопротивлении сети 250 Па. В том же паспортном режиме звуковая мощность составляет 75 дБ(А) на нагнетании, 67 дБ(А) на всасывании и 57 дБ(А) через корпус. Эти показатели описывают разные способы измерения. Значение 49 дБ(А) относится к указанной рабочей точке, а не к максимальному расходу 3200 м³/ч.
Особенности
- Максимальная производительность — 3200 м³/ч
- Встроенный электрический PTC-нагреватель — 9 кВт
- EC-вентиляторы с назад загнутыми лопатками
- Роторный рекуператор
- Компактные фильтры M5 на притоке и вытяжке, всего четыре фильтра
- Изоляция из минеральной ваты толщиной 50 мм
- Обслуживание слева; воздуховоды подключаются сверху или сбоку
- Встроенная автоматика и сенсорный пульт Z031
Характеристики
- Расход воздуха
- 3200 м³/ч
- Нагреватель
- Электрический
- Рекуператор
- Роторный
- Способ монтажа
- Напольный
- Электропитание
- 380 В, 3 фазы
- Потребляемая мощность
- 10.72 кВт
- Уровень шума
- 49 дБ
- Режим воздухообмена
- Одновременный приток и вытяжка
- Мощность электрического нагревателя
- 9000 Вт
- Датчик CO₂
- Опционально
- Шум по скоростям / режимам
- LpA 49 (1,5 м; 2700 м³/ч; 250 Па); LwA 75/67/57 (нагн./всас./корпус) дБ(А)
- Классы и комплектность фильтров
- M5 на притоке и вытяжке; 4 компактных фильтра 500×487×48 мм
- Тип двигателя
- EC
- Пульт управления
- В комплекте
- Электропитание и варианты подключения
- 380 В, 3 фазы по паспорту
- Размер и форма присоединения воздуховодов
- 400×400 мм
- Бренд
- COMPACTAIR by ZILON
- Модель
- ZPVR-N 3200 UEL EC A
- Серия
- ZPVR-N UE EC A
- Тип установки
- Приточно-вытяжная с роторным рекуператором
- Конструктивное исполнение
- Напольное; воздуховоды подключаются сверху или сбоку
- Монтажное исполнение по таблице паспорта
- Универсальное
- Сторона обслуживания
- Слева, 3 секции
- Максимальная производительность
- 3200 м³/ч
- Максимальное давление
- 960 Па
- Общая потребляемая мощность
- 10,72 кВт
- Электропитание
- 380 В, 3 фазы
- Номинальный ток установки
- 15,17 А
- Тип нагревателя
- Встроенный электрический PTC
- Мощность электрического нагревателя
- 9 кВт
- Питание нагревателя
- 380 В, 3 фазы
- Вентиляторы
- EC, с назад загнутыми лопатками LAMPRECHT
- Номинальная мощность вентилятора
- 860 Вт
- Номинальный ток вентилятора
- 1,5 А
- Скорость вращения вентилятора
- 2700 об/мин
- Количество фильтров
- 4 шт.
- Классы фильтров
- M5 на притоке, M5 на вытяжке
- Размеры фильтра (Ш×В×Г)
- 500×487×48 мм
- Звуковое давление через корпус, расстояние 1,5 м
- 49 дБ(А)
- Условия акустических характеристик
- Расход 2700 м³/ч; сопротивление сети 250 Па
- Звуковая мощность на нагнетании
- 75 дБ(А)
- Звуковая мощность на всасывании
- 67 дБ(А)
- Звуковая мощность через корпус
- 57 дБ(А)
- Роторный рекуператор
- 1 ротор Ø900, волна 1,6
- Разморозка ротора
- Снижение частоты вращения ротора
- Автоматика
- Встроенная, сенсорный пульт Z031
- Опции автоматики
- Управление ККБ, преобразователь давления для VAV, датчики CO₂ или влажности
- Корпус
- Бескаркасный, оцинкованная сталь, порошковая окраска RAL 7024
- Изоляция корпуса
- Минеральная вата 50 мм
- Размеры корпуса (В×Ш×Д)
- 1100×1100×1640 мм
- Масса
- 389 кг
- Присоединение воздуховодов
- 400×400 мм
- Размещение
- Внутреннее
- Страна производства по карточке поставщика
- Россия
- Гарантия по карточке поставщика
- 36 мес.
- Источник характеристик
- Паспорт ZPVR-N UE/UW EC A, стр. 6–7 и 36–37; название из поля «Модель» поставщика
