Как рекуперация сохраняет тепло при вентиляции
Что означает процент эффективности рекуператора, как он передаёт тепло и почему заявленное значение не равно экономии на отоплении.
Зимой наружный воздух нужно нагреть, прежде чем он станет комфортным для жилья. Одновременно вентиляция удаляет воздух, который уже получил тепло от системы отопления. Рекуперация позволяет использовать часть этой энергии для подготовки притока: выходящий поток отдаёт тепло входящему в специальном теплообменнике.
Это уменьшает потребность в нагреве вентиляционного воздуха, но не отменяет отопление и не превращает вентиляционную установку в кондиционер. Чтобы оценить пользу рекуперации для квартиры или дома, важно понять три вещи: что именно передаётся между потоками, при каких условиях заявлена эффективность и как установка работает за пределами этих условий. Тогда процент в описании оборудования становится понятным показателем, а не обещанием сократить любой счёт за тепло.
Как тепло переходит между потоками

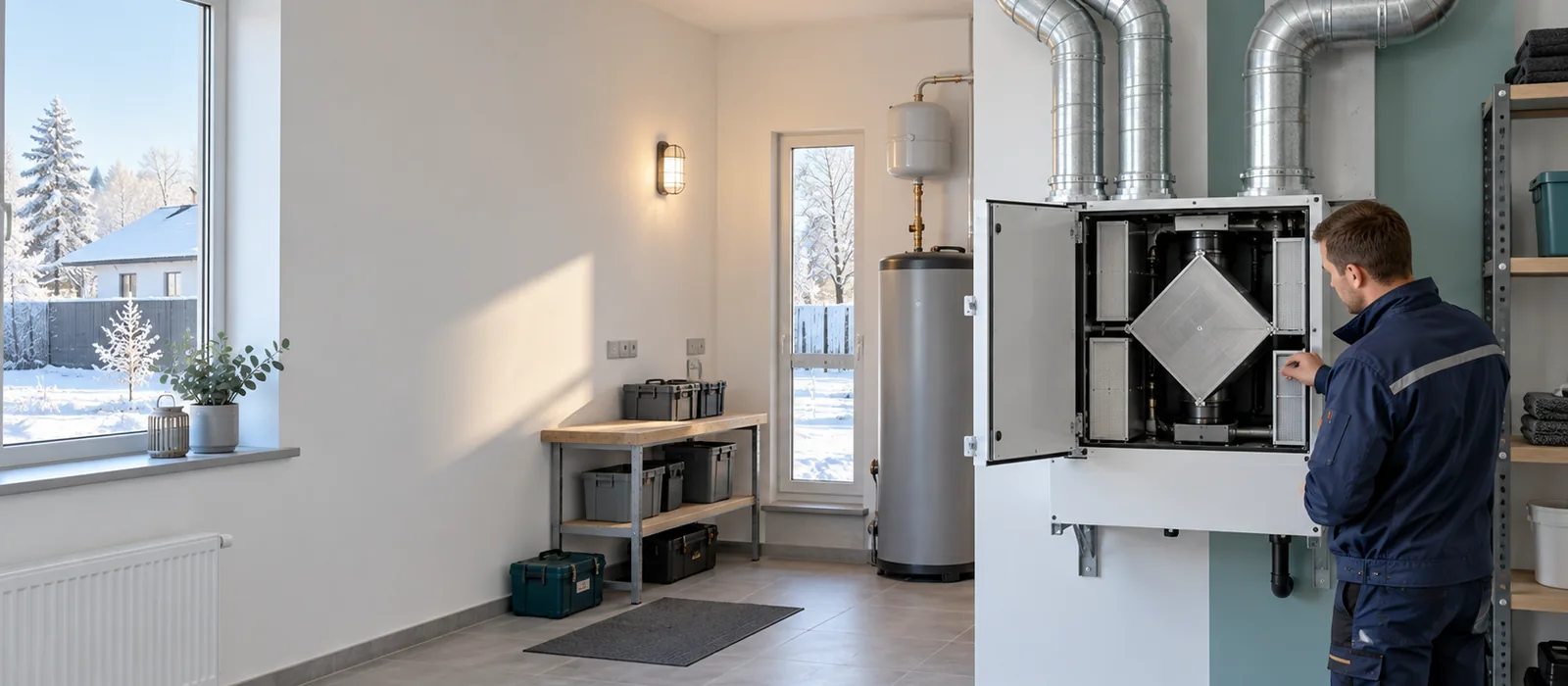

В приточно-вытяжной установке наружный воздух движется к жилым помещениям, а удаляемый — из помещений на улицу. Внутри установки их пути проходят через теплообменник. Зимой тёплая сторона передаёт энергию холодной: приточный воздух нагревается, вытяжной остывает. Вентиляторы обеспечивают движение воздуха, а теплообменник использует уже имеющуюся разницу температур.
Представьте два одновременных процесса: из жилья уходит тёплый воздух, с улицы поступает холодный. Без возврата тепла нагревать второй поток пришлось бы полностью за счёт отопления или отдельного нагревателя. С рекуперацией часть этой работы выполняется внутри установки. Свежий воздух при этом по назначению системы приходит снаружи, а не берётся из комнаты повторно.
Именно этим рекуперация отличается от рециркуляции. При рециркуляции часть внутреннего воздуха намеренно возвращают в помещения. При рекуперации полезен перенос энергии между потоками. Однако различие принципов не означает, что в реальном оборудовании физически исключён любой перенос самого воздуха: герметичность и особенности теплообменника нужно рассматривать отдельно.
Как передают тепло пластины и ротор

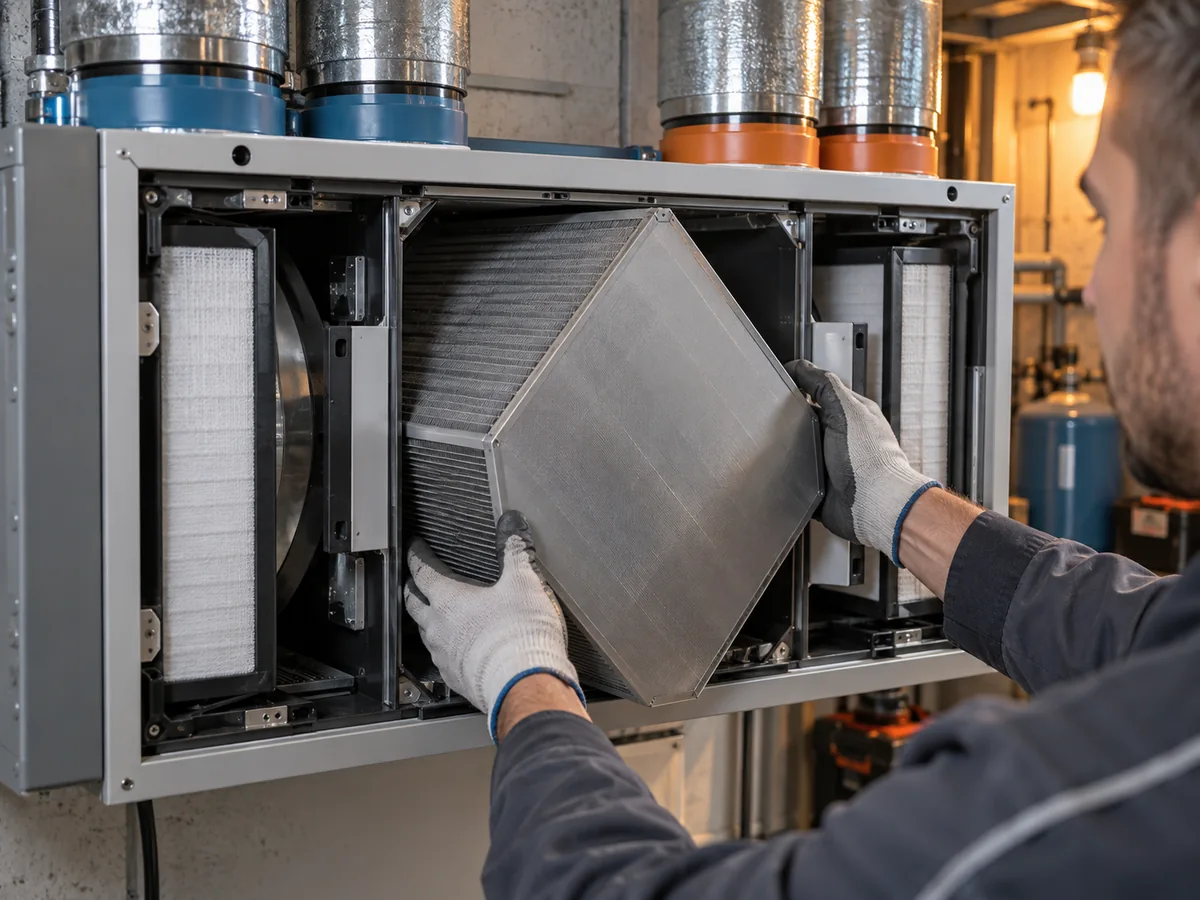

В пластинчатом теплообменнике потоки идут по соседним каналам, разделённым тонкими стенками. Тепло проходит через эти стенки от более тёплой стороны к холодной. Пластины остаются неподвижными. Если материал перегородок не пропускает водяной пар, такой теплообменник передаёт преимущественно тепло, а не влагу.
В роторном теплообменнике вращается колесо с множеством мелких каналов. Его участок сначала оказывается в тёплом потоке и накапливает тепло, затем переходит в холодный и отдаёт его. Возможность переноса влаги зависит от исполнения ротора и условий работы. Поэтому одного слова «роторный» недостаточно, чтобы описать влажность воздуха на выходе.
У вращающегося колеса возможен перенос части воздуха, оставшегося в его каналах, из одного потока в другой. Кроме того, воздух может проходить через неплотности. В пластинчатой установке отсутствие вращающейся детали также не гарантирует идеальную герметичность всей конструкции. Значение имеют уплотнения, сборка и разница давлений между сторонами.
Возможность переноса воздуха не означает, что любой рекуператор обязательно приносит запахи в спальню. Однако обещание полного исключения загрязнений нельзя обосновать одним названием теплообменника. Для выбранной установки нужны данные о внутренних перетоках — переходе воздуха между её сторонами. Уточните и условия, при которых их определяли. Если в предложении обсуждается только возврат тепла, вопрос качества разделения потоков пока остаётся открытым.
Что означает температурная эффективность
Температурная эффективность показывает, какую долю разницы между температурой вытяжного и наружного воздуха удалось использовать для нагрева притока. Это характеристика теплообмена в определённых условиях, а не доля тепла, сохранённого во всём здании. Для сравнения оборудования нужно понимать, какие температуры, расходы воздуха и режимы стоят за указанным значением.
Возьмём условный пример. На входе с улицы 0 °C, вытяжной воздух приходит к теплообменнику с температурой 20 °C. Разница составляет 20 градусов. При температурной эффективности 75 процентов приток получает три четверти этой разницы, то есть 15 градусов. После теплообменника получится около 15 °C — до возможного догрева.
Для этого пояснения считаем потоки сбалансированными по массе, а работу установившейся. То есть за одно и то же время через обе стороны проходит одинаковая масса воздуха, а условия не меняются. Не учитываем внутренние перетоки, теплопотери в воздуховодах, нагрев от вентиляторов и влияние конденсации. Предварительный нагрев, оттайка и обход теплообменника в примере не работают. Значение 75 процентов принято для иллюстрации, а не взято как гарантия для любой установки.
Если дальше требуется довести приток до 20 °C, остаётся добавить ещё пять градусов. Но температура после теплообменника не обязательно совпадает с температурой у решётки: между ними могут находиться нагреватель и воздуховод. Поэтому сравнивать расчёт с показанием одного датчика без понимания его расположения некорректно.
Этот пример помогает и при чтении предложения. Вопрос «Какая будет температура притока?» стоит уточнить: после какого узла, при какой наружной температуре и при какой подаче воздуха. Ответ с такими условиями полезнее отдельного высокого процента. А если указана энтальпийная эффективность, речь идёт об обмене энергией с учётом водяного пара; подставлять её вместо температурной в наш пример нельзя.
Температурный показатель также не сообщает, сколько воздуха получила комната. Тёплый приток в малом количестве и такой же тёплый приток при требуемой подаче — разные результаты для вентиляции. Поэтому нельзя повышать температуру за счёт уменьшения воздухообмена без оценки потребности помещения. В техническом предложении расход и температура должны описывать один и тот же режим, а не два отдельных наиболее выгодных режима оборудования. Это особенно важно, если рядом с характеристиками стоит слово «до», а условия достижения максимума не раскрыты.
Почему эффективность не равна экономии на отоплении
Даже в упрощённом примере рекуперация относится только к подготовке воздуха, который проходит через теплообменник. Она не возвращает тепло, уходящее через стены, окна или крышу. Потери с воздухом, поступившим через открытое окно в обход установки, тоже не становятся рекуперированными автоматически.
Кроме того, у самой вентиляции есть энергозатраты. Работают вентиляторы, а при соответствующей комплектации и условиях — предварительный нагреватель или догреватель. Поэтому возвращённое тепло и итоговая экономия оплачиваемой энергии — разные величины. Вычитать рекламный процент эффективности из годового счёта за отопление нельзя.
Чтобы обсуждать экономию, нужно задать исходные условия: одинаковый воздухообмен в сравниваемых вариантах, режим проживания, погоду, характеристики здания и способ нагрева. Затем учитывают работу оборудования в течение сезона, включая защитные режимы, а не только один удобный расчётный момент.
Например, сопоставление постоянно работающей вентиляции с жильём, где окна почти не открывают, не показывает эффект одного лишь теплообменника. Одновременно меняется количество наружного воздуха. Поэтому сначала определяют одинаковую задачу по вентиляции, затем сравнивают затраты на её выполнение.

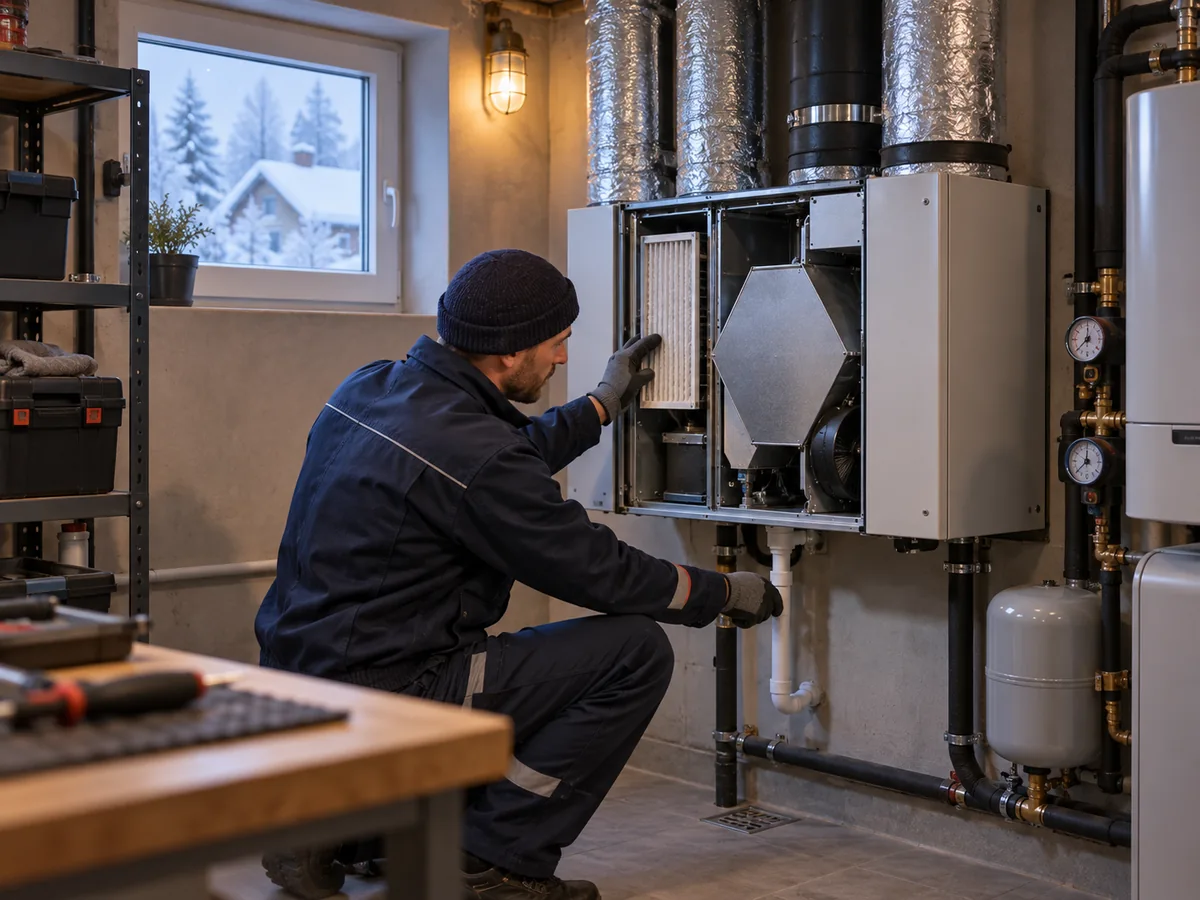

Зачем нужны нагреватель и зимняя защита
Рекуператор не создаёт тепло из ничего. Чем холоднее наружный воздух и чем сложнее условия работы, тем важнее проверить не только теплообменник, но и зимние возможности всей установки. Наличие рекуперации само по себе не означает, что приток при любой погоде достигнет выбранной комфортной температуры.
Предварительный нагреватель повышает температуру воздуха перед теплообменником и в предусмотренных изготовителем режимах помогает защитить его от обмерзания. Догреватель работает после теплообменника и решает другую задачу — дополнительно нагревает подаваемый воздух. Их наличие, источник тепла и управление зависят от комплектации. Эти устройства нельзя считать обязательными или одинаковыми для всех систем.
Когда влажный вытяжной воздух охлаждается, в определённых условиях на холодных поверхностях образуется конденсат. При дальнейшем охлаждении вода может замёрзнуть и затруднить проход воздуха. Вероятность такого процесса зависит от температур, влажности и исполнения теплообменника. Универсальной уличной температуры, при которой вся рекуперация перестаёт работать, нет.
Производители предусматривают разные меры: предварительный нагрев, изменение теплообмена, временное изменение подачи или специальные циклы оттайки. Эти режимы могут влиять на температуру притока, расход воздуха и потребление энергии. Например, в документации отдельных установок снижение подачи прямо указано как один из вариантов работы защиты. Это свойство соответствующей модели и алгоритма, а не правило для любой вентиляции с рекуперацией.
Для владельца практический вопрос звучит так: что именно произойдёт в мороз и какие параметры сохранятся? Ответ должен относиться к выбранной комплектации. Самостоятельно отключать защиту, чтобы убрать ограничение подачи или сообщение на панели, нельзя. Если работа системы изменилась, причину выясняют по инструкции и с обслуживающим специалистом.
Возврат влаги имеет свои границы
Некоторые теплообменники способны передавать водяной пар между потоками. Так работают определённые роторные исполнения и пластинчатые теплообменники с подходящим влагопроницаемым материалом. Обычные непроницаемые пластины такой функции не дают. Поэтому возврат влаги проверяют по документации конкретного исполнения, а не по наличию слова «рекуперация».
Зимой эта функция может уменьшать потерю влаги с удаляемым воздухом. Но она не создаёт воду и не поддерживает заданную влажность независимо от условий. Результат зависит от того, сколько влаги поступает в жильё, сколько удаляется и как работает вентиляция. По одной температурной эффективности нельзя определить влажность в спальне.
Условно, в доме с небольшим количеством внутренних источников влаги возврат её части может быть полезен, но не гарантирует исчезновения сухости. А если влаги много, способность теплообменника её возвращать не заменяет оценку причин сырости и необходимого удаления воздуха. Сначала нужна понятная картина условий, затем выбор функции.
Отвод конденсата тоже нельзя назначать по общему названию системы. В документации некоторых установок требования различаются для стандартного и энтальпийного теплообменников. Отсутствие необходимости в дренаже у одного исполнения не распространяется на остальные. Нужны ли слив и его защита от замерзания, определяют по руководству и условиям размещения оборудования.
Что меняется летом
Теплообмен работает в сторону выравнивания температур. Если в жилье прохладнее, чем на улице, удаляемый воздух помогает уменьшить нагрев наружного притока. Это бывает полезно, например, когда помещения охлаждаются кондиционером. Однако рекуператор сам не производит холод и не получает от этого возможности поддерживать любую заданную температуру.
В другой ситуации внутри жарко, а вечером на улице стало прохладнее. Возвращать тепло вытяжного воздуха притоку уже нежелательно: это уменьшило бы пользу прохладного наружного воздуха. Для таких условий предусматривают обход теплообмена, часто называемый байпасом. В пластинчатых установках он может направлять воздух мимо теплообменника, а у роторных систем теплообмен регулируется иначе, в том числе вращением колеса.
Наличие и логика этой функции зависят от оборудования. Автоматика может учитывать несколько условий, а не только команду «лето». Поэтому открытый обход не означает неисправность рекуперации. При этом прохладный приток через байпас не равнозначен кондиционированию: результат зависит от наружных условий и количества подаваемого воздуха. Рассчитывать на него как на гарантированное решение летнего перегрева нельзя.
Какие вопросы помогают оценить рекуперацию
Чтобы связать принцип с конкретным предложением, полезно запросить не один показатель, а несколько пояснений к нему. Таблица помогает отделить свойства теплообменника от возможностей всей установки.
| Что уточнить | Зачем это знать | Где искать ответ |
|---|---|---|
| Условия заявленной температурной эффективности | Понять, подходит ли значение для рассматриваемого режима | Технические данные и расчёт подбора |
| Внутренние перетоки между сторонами | Оценивать разделение воздуха отдельно от возврата тепла | Документация и условия испытаний |
| Поведение зимой | Узнать влияние защиты на подачу и температуру | Руководство выбранной комплектации |
| Перенос влаги и конденсат | Не приписывать исполнению отсутствующие функции | Описание теплообменника и требования к дренажу |
| Управление летним теплообменом | Понять, когда полезен возврат тепла, а когда обход | Описание автоматики |
После выбора оборудования остаётся задача сохранить предусмотренные условия работы. Фильтры и внутренние элементы требуют обслуживания по руководству. Загрязнение фильтра может ограничивать подачу или увеличивать затраты на движение воздуха; заявленное значение эффективности теплообменника этого не отменяет. Поэтому доступ к обслуживанию важен для работы системы.
Судить о работе стоит с учётом активного режима. Одно прохладное утро с работающей защитой и обычный зимний день не обязаны давать одинаковые показания. При вопросах к результату полезно записать наружные условия, показания температуры и сообщение автоматики, не меняя служебные настройки. Это поможет специалисту отличить предусмотренное поведение от неполадки. Само по себе отклонение от нашего условного примера ещё не доказывает неисправность: пример объясняет принцип, но не заменяет характеристики конкретной установки.
Рекуперация полезна, когда её рассматривают как часть вентиляции: нужное количество наружного воздуха поступает в помещения, а часть энергии удаляемого потока используется повторно. Её реальные возможности определяются исполнением оборудования, режимом и условиями объекта. Если вы хотите обсудить вентиляцию с рекуперацией для квартиры или дома в Калининграде и области, позвоните по номеру на koenigvent.ru или оставьте заявку на сайте.
Источники и границы материала
Пример с температурой и 75% носит пояснительный характер. Параметры, зимние режимы и герметичность проверяют по документации конкретной установки и расчёту для объекта.
